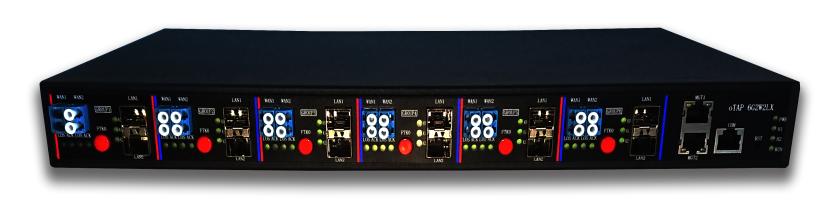

以太網BYPASS設備6G2W2LX

以太網BYPASS設備6G2W2LX

產品概述

6G2W2LX可用于網絡監測的硬件設備，它串接在光口以太網鏈路中在不中斷網絡正常流量的情況下，就可動態接入網絡進行檢測分析和流量問題。適合于網絡性能監測、網絡故障排除、網絡流量分析和惡意攻擊阻斷等一系列應用。

產品功能

• 無感知切換保護
• 高速無阻塞全線速處理能力
• 多種切換/保護模式
• 高密度鏈路保護
• 串接系統主備保護
• 冗余管理/心跳鏈路
• 帶分光器功能

應用領域

• K0-硬直通模式：在發生緊急故障例如系統斷電時，設備自動切換到此模式數據流路徑為WAN1-WAN2
• K1-軟直通模式：當主/備用線路設備需要升級維護時，可切換到此模式。此時數據流路徑為WAN1- WAN2
• K2-線路切入模式：正常工作時，切換到此模式，將主用線路上的設備串入系統。此時數據流路徑為WAN1-LAN1-LAN2-WAN2

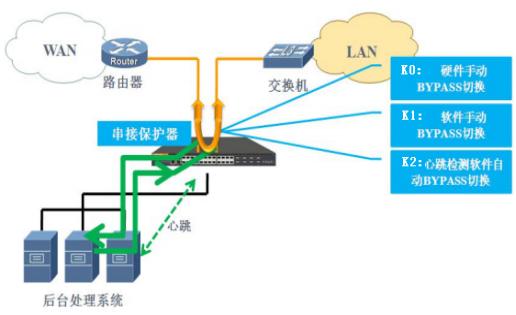

應用場景

• 硬件手動 Bypass 切換

  下行數據流走向：不經過后臺直接由光保護系統轉發
  觸發情況：服務器硬件故障、服務器升級等

• 協議檢測自動 Bypass 切換

  下行數據流走向：不經過后臺直接由光保護系統轉發
  觸發情況：服務器硬件故障、服務器升級等

  下行數據流走向：不經過后臺直接由光保護系統轉發
  觸發情況：服務器軟件故障

參數規格

特性	功能	詳細描述
面板	業務口	24×10GE SFP+(單模/多模)
		/24×GE SFP+(單模/多模)
	開關	BYPASS 開關（6 個）
管理口	前面板	2×GE RJ45（冗余管理/心跳接口）
線路保護	工作波長	多模 850nm
		單模 1310-1550nm
	波長損耗	≤0.3 dB
	插入損耗	≤1.2 dB
	偏振損耗	≤0.1 dB
	回波損耗	≥45 dB
	切換時間	硬件切換 5ms 軟件切換 10ms
	線路保護	支持 6 路
	分光比例	80%:20%分光
	分光器	支持12條單纖分光
參數	尺寸	1U 標準機架式
	供電	220V AC /48V DC 冗余電源
	功耗	200W
其他	濕度	工作狀態: 5～85%
		非工作狀態:5～90%
	溫度	工作狀態：0～50度
	安全	CE Emission
	EMC	FCC Class A
	環保	ROHS
